cad平面图绘制教程 如何使用CAD绘制完整平面图

完整的室内平面图非常复杂,那么大家知道如何使用CAD绘制完整平面图吗?下面是小编整理的如何使用CAD绘制完整平面图的方法,希望能给大家解答。

使用CAD绘制完整平面图的方法

打开“最终室内平面效果图”(此文件如果打不开,可以看下面的截图),看到平面图,首先应该想到先要绘制定位中心线:

步骤1、首先单击工具栏

前面的

按钮来创建图层,出现图层创建面板(如下图),再按

这个按钮进行创建,单击刚创建的图层,按F2键可以进行修改图层,如先点选图层1,再按F2键,修改为:轴线。

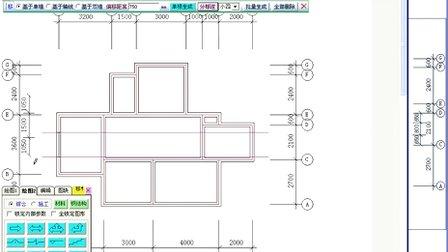

步骤2:首先绘制如下图所示的定位中心线(红色的定位中心线,如下图),每一个定位中心线都是用来绘制柱子或墙体的辅助线。

cad平面图绘制教程 如何使用CAD绘制完整平面图

单击右侧工具箱中的“直线”工具

输入12000,利用这条线往下偏移(快捷键O), 把所有中心线都定位好。

步骤3:下面进行窗洞和门洞的开口:

开窗洞:单击“直线”命令,拾取A点,不按下鼠标,输入1519,至B点后,单击C点,完成BC直线,用偏移命令,把BC直线偏移1600,用修剪命令把BD线段(如下左图所示),删除即完成一个1600窗洞的开口,其它依次如此,最终所有窗洞完成(如下右图所示)。(可打开“室内平面图制作过程.dwg”文件,
